Абонентские земные станции спутникововой связи MediaSputnik 2020 и 2030 series |
 |
|
|
 |
 |
Абонентские земные станции спутниковой связи MediaSputnik 2030 series (АЗС СС) используются в спутниковых сетях многостанционного доступа DVB-RCS, полностью соответствуют стандартам DVB-S/DVB-S2, DVB-RCS (EN 300 421, EN 302 307, ETSIEN 301 790) и рекомендациям Satlabs.

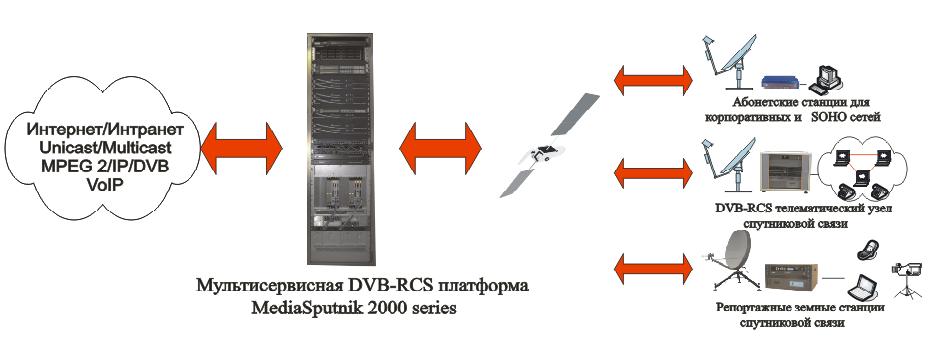

АЗС СС обеспечивают передачу мультисервисного IP трафика (данные, голос, видео) между удаленными локальными объектами и центральной станцией спутниковой связи в режимах доступа MF-TDMA Star, MultiStar и Mesh. Режим доступа Mesh используется только совместно со спутниковыми мультиплексорами DVB-RCS или для сети ЗС СС в специальной комплектации.
АЗС СС DVB-RCS могут использоваться с любыми ЦЗС DVB-RCS различных производителей с автоматическим режимом настроек и выбора оператора. В состав станций включены высокоскоростные спутниковые модемы MediaSputnik 2020 и 2030 series внешнее приемо-передающее оборудование, специально адаптированное для работы в жестких климатических условиях России (до 50 град С). Оборудование имеет эксплуатационную документацию на русском языке, сертифицировано и предназначено как для опытного оператора, так и для неквалифицированных пользователей.
Открытая архитектура АЗС СС позволяет использовать большую номенклатуру приемо-передающего и сетевого оборудования (по согласованию с операторами сети), включая оборудование для интерактивных репортажных станций, автомобильные, железнодорожные и морские антенные платформы.
АЗС СС обеспечивают высокий уровень безопасности использования спутниковых и сетевых ресурсов оператора при инсталляции и эксплуатации. Управление станцией производиться через различные уровни доступа (оператор, инсталлятор, пользователь) в ручном и автоматических режимах, с использованием web интерфейса и протоколов SNMP. Управление передающим трактом станций, включая мощность передачи сигнала осуществляется в автоматическом режиме на ЦЗС СС и контролируется службами оператора.
Расширенные возможности управления АЗС СС, включая управление разнородным локальным IP трафиком, формируют необходимое и достаточное качество сервиса как на уровне модема, так и на уровне общей сетевой системы управления качеством сервиса DVB-RCS (CRA, RBDC, VBDC и FCA). Данные функции ЗС СС обеспечивают комфортное создание удаленных точек присутствия (POP) для операторов и провайдеров сети.
|
» Применение |
- Мультисервисные спутниковые Triple Play сети
- Телематические узлы спутниковой связи
- Репортажные земные станции спутниковой связи типа FlyAway и DriveAway
- Дистанционное образование и телемедицина
- Телерадиовещание в формате IP TV
|
» Технические характеристики |
| Диапазон частот |
приема:
Ku диапазон 10 950-11 700 Мгц,12 250-12 750 Мгц,
С диапазон 3 625-4 200 Мгц, 3 400-3 700 Мгц;
передачи:
Ku диапазон 14 000-14 500 Мгц, 13 750-14 250,
С диапазон 5 850-6 425 Мгц, 6 425-6 725 Мгц,
Ка диапазон 29 500-30 000 Мгц |
| Тип модуляции |
прием -QPSK (8PSK),
передача -QPSK
|
| Режим модуляции |
ССМ, VCM, ACM (DVB-S2) |
| Метод доступа в обратном канале |
MF TDMA |
| Диапазон быстрого переключения частоты на передаче |
+/-10 Мгц от центральной частоты |
| Стабильность частоты |
не хуже +/-300 Гц |
| Информационная скорость спутникового интерфейса |
приема: до 80 Мбит/с,
передача: до 4(8) Мбит/с
|
| Информационная скорость Ethernet интерфейса |
до 36 Мбит/c |
| Коэффициент сглаживания спектра на передаче |
0,35 |
| Коррекция ошибок. Тип и скорость кодирования |
на приеме:
СС (1/2...7/8); RS или LDPC (с малой плотностью проверок на четность)
на передаче:
СС (1/2) ТС (2/3, 4/5) |
| Поддержка качества обслуживания (QoS) |
CRA, RBDC, VBDC, FCA |
| Идентификация на центральной станции |
по МАС адресу |
| Поддержка сервисов |
на базе IP протоколов |
| TCP/HTTP акселерация |
встроенный I-PEP |
| Поддержка режима IP Multicast |
в соответствии с RFC 1112 |
| Диаметр антенны |
0,96 м, 1,2 м, 1,8 м, 2,4 м |
| Мощность BUC |
2 Вт, 4 Вт, 8 Вт, 10 Вт и выше |
| Мощность BUC с использованием внутреннего источника питания |
до 4 Вт |
| Управление |
Web интерфейс и SNMP |
| Интерфейсы сопряжения модема |
IP данные 100Base-TX,
Вход промежуточной частоты (Rx) 'F'-тип (Female),
Выход промежуточной частоты (Tx)'F'-тип (Female)
|
|
